石油公司高压调门法兰修复零泄漏工程

母材上一整圈的环形裂纹，密封面上大大小小的纵向裂纹，而且有几条已经延伸到了母材上面，并且这个阀门的密封面形状比较特殊，是圆弧加上斜面的形式，客户要求维修过后必须保证原设计尺寸，像这种形状的轮廓修复传统工艺及设备是无法满足要求

同时加工斜面跟圆弧，并保证形状的连贯性及精确尺寸，这样就必须要求加工设备的X轴及Z轴联动，并且精确控制刀尖的位置，增加了修复难度。

修复前大面积裂纹

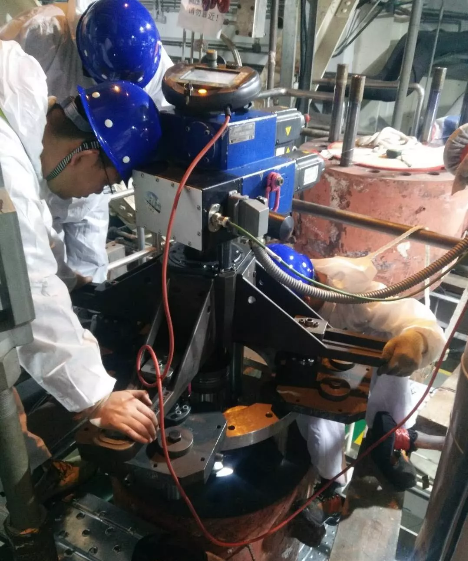

设备进厂工作前准备

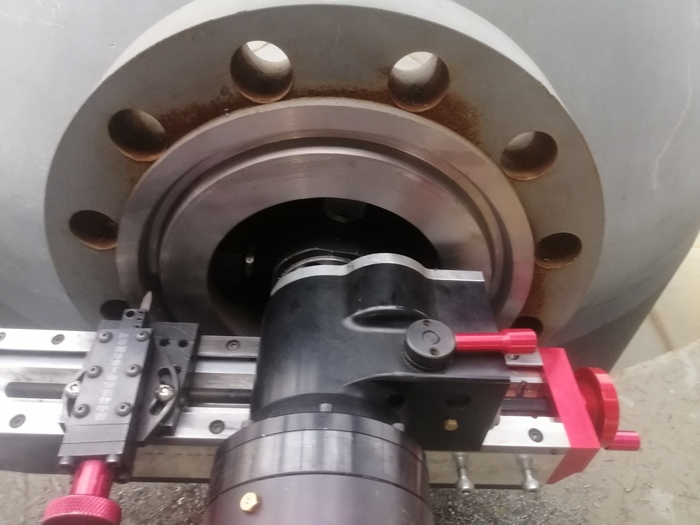

第一次在线车削

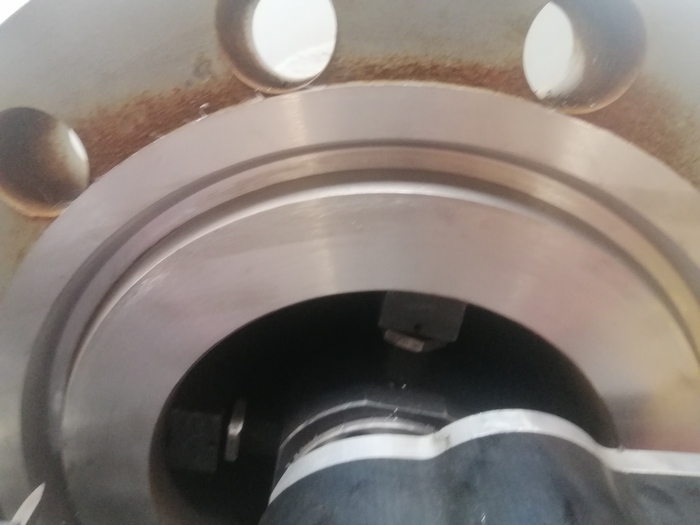

第一次车削效果

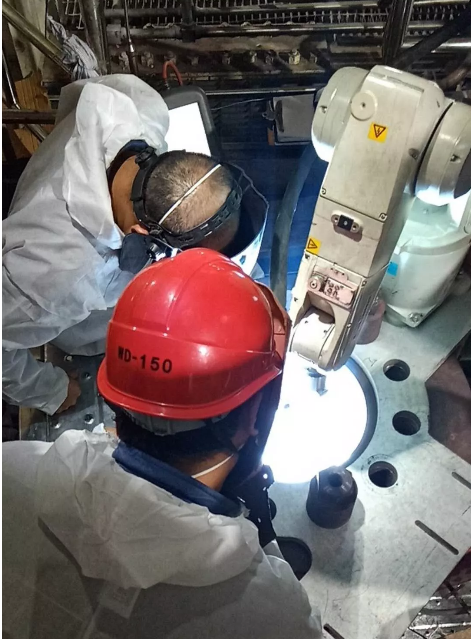

无损检测无问题后开始堆焊

堆焊后效果

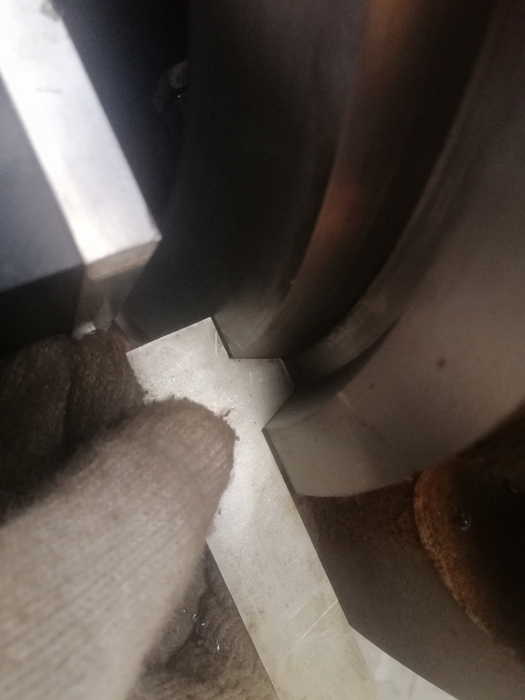

最终轮廓车削

密封线整齐验收合格

截止阀平面阀座磨削/研磨机——便携式维修机具，用于磨削平面截止阀阀座、阀盖和法兰端面等密封面，部分型号可以配有锥座削附件，实现一机两用的功能。VALVA系列采用了令人信服的便携式快速维修机具的设计思想，操作简单，单人操作，磨损部件极少，附具配备齐全，性价比极高，能够为使用者带来效益。

VALVA SV系列为安全阀专用磨削机，配有专用特种弹簧负载机臂，可按照用户要求配置特磨种磨具，如加大插入深度等。以实现优质高效精密修复各种平面安全阀的密封面。

闸阀磨削/研磨机——用于磨削/研磨闸阀或逆止阀阀座、阀板和法兰端密封面，加工范围N10-2000mm。对于密封面的不同损坏程度和修复要求，可采用研磨和磨削两种方式。

可配有数字式研磨和磨削工作压力调节和显示装置。可通过该装置可在检验研磨效果后，准确的复现机具在密封面上曾使用过的工作压力，并且增大或减小此压力达到表面光洁度和精确平面度的要求。

精密数控车削机床/车削/磨削/研磨机床——本系列不仅为解决阀门大修问题提供了最佳和完整的加工方案，而且也可用于阀门的生产制造。

可用于加工：

闸阀、截至阀、逆止阀、法兰、缸体、压缩机等等。

可完成工序：

车削平面、锥面、内孔、轮廓、螺纹、开槽、镗孔磨削和研磨。

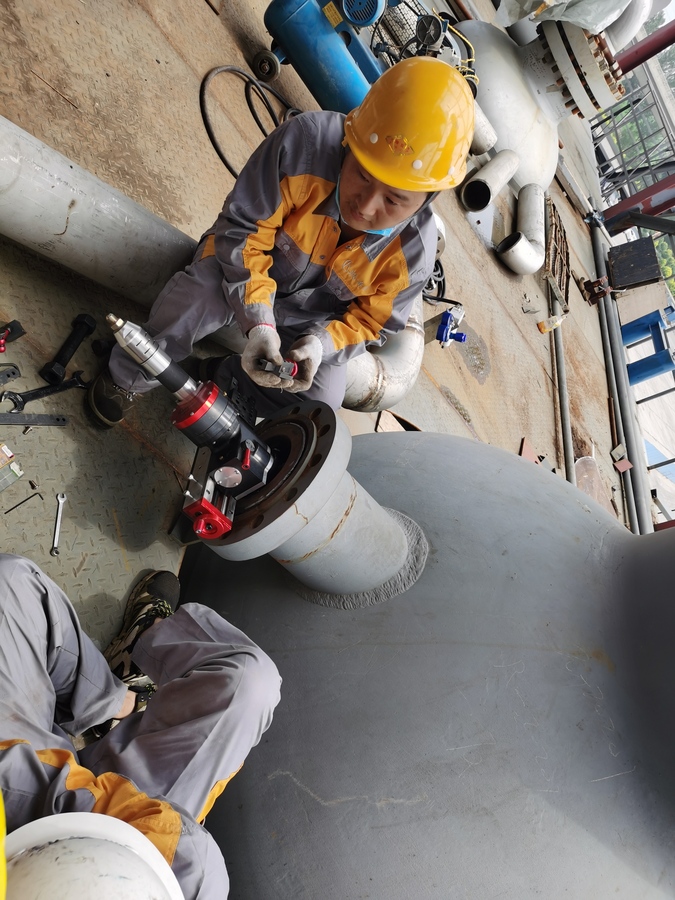

便携式车削机——用于现场在线加工维修大型阀门、法兰、泵体和汽轮机外壳等。特别适用于车削高压阀门内的柱形内孔密封面或车除需更换的坏损阀座，同时也可车削截止阀类的平面和锥面密封面。

既可手动控制，也可通过CNC控制。用于现场在线加工维修大型阀门、泵体、大型化工设备、汽轮机外壳和船用设备。加工深度可以根据用户要求可至2000mm。
